GRAFCET & Programmation séquentielle

# =============================================================================
# grafcet_complet.py — Moteur GRAFCET complet pour MicroPython
# =============================================================================
# Implémentation conforme au standard IEC 60848 (GRAFCET / SFC)
# Auteur : Vincent — Fablab ESP32 Ardèche
#
# Ce fichier est la VERSION DE RÉFÉRENCE du moteur GRAFCET.
# Il intègre toutes les fonctionnalités dans un seul fichier :
#
# FONCTIONNALITÉS :
#   - Étapes, timers (tempo), compteurs (compt)
#   - Fronts d'étape : rising (activation) et falling (désactivation)
#   - Fronts d'entrée : fm (front montant) et fd (front descendant)
#   - Validation automatique des transitions (Règle 2 IEC 60848)
#   - Franchissement simultané en deux passes (Règle 4)
#   - Gestion des conflits activation/désactivation (Règle 5)
#   - Étapes initiales multiples (Règle 1)
#   - Réinitialisation (Règle 6) — arrêt d'urgence
#
# PRINCIPE DU GRAFCET :
#   Un GRAFCET est une machine à états séquentielle composée de :
#     - étapes    : états stables du système (actives ou inactives)
#     - actions   : ce que fait le système quand une étape est active
#     - transitions : conditions logiques pour passer d'une étape à une autre
#     - réceptivités : la condition associée à chaque transition
#
# MODES DE SORTIE (IEC 60848 §3.2) :
#
#   Mode CONTINU (assignation) — sortie liée à UNE SEULE étape :
#     La sortie suit l'étape : active = ON, inactive = OFF.
#     Plus simple et sécuritaire (si le programme plante, tout s'éteint).
#     Code type :
#       led.value(g.etapes[i])
#       Descendre = g.etapes[1]
#
#   Mode MÉMORISÉ (affectation SET/RESET) — sortie qui TRAVERSE PLUSIEURS étapes :
#     La sortie prend une valeur à un instant précis et la conserve.
#     Nécessaire quand le SET et le RESET sont dans des étapes différentes.
#     Attention : si le programme plante entre SET et RESET, la sortie
#     reste dans son dernier état.
#     4 variantes :
#       - À l'activation :      if g.rising[i]: sortie = True
#       - À la désactivation :  if g.falling[i]: sortie = False
#       - Sur front d'entrée :  if g.etapes[i] and g.fm[j]: sortie = True
#       - Au franchissement :   action déclenchée sur un front
#     Code type :
#       if g.rising[1]:   alarme = True    # SET à l'entrée de l'étape 1
#       if g.falling[2]:  alarme = False   # RESET à la fin de l'étape 2
#
#   RÈGLE : une variable de sortie ne doit être utilisée que dans UN SEUL
#   mode (jamais continu ET mémorisé pour la même variable).
#
# DIVERGENCE EN OU (responsabilité du concepteur) :
#   Si deux transitions partent de la même étape, leurs réceptivités
#   DOIVENT être exclusives (jamais vraies en même temps). Le moteur
#   ne gère pas de priorité — si les deux sont vraies, les deux
#   branches seront activées (comportement non déterministe).
#
# CYCLE D'EXÉCUTION NORMALISÉ (à respecter dans la boucle principale) :
#   1. franchir(T, trans)        → franchissement des transitions validées
#   2. tick()                    → mise à jour des timers
#   3. gerer_actions()           → calcul des actions (fronts lisibles ici)
#   4. affecter_sorties()        → application sur les sorties physiques
#   5. lire_entrees()            → lecture des capteurs et boutons
#   6. detecter_fronts_entrees() → détection des fronts d'entrée (fm/fd)
#   7. calculer_transitions()    → réceptivités UNIQUEMENT
#
# NOTE : franchir() est en DÉBUT de cycle pour que les fronts d'étape
# soient visibles par gerer_actions() du même cycle.
# =============================================================================


class Grafcet:
    """
    Moteur d'exécution GRAFCET complet pour MicroPython.
    Conforme IEC 60848 : validation automatique, franchissement simultané,
    fronts d'étape et d'entrée, compteurs, réinitialisation.

    Usage :
        g = Grafcet(nb_etapes=3, nb_fronts=1)

        while True:
            g.franchir(T, transitions)
            g.tick(20)
            gerer_actions()
            affecter_sorties()
            lire_entrees()               # → remplir g.entrees[i]
            g.detecter_fronts_entrees()  # → calcule g.fm[i] / g.fd[i]
            calculer_transitions()       # → réceptivités pures
            synchro_ms(20)

    Attributs principaux :
        g.etapes[i]  — True si l'étape i est active
        g.tempo[i]   — durée en ms depuis l'activation de l'étape i
        g.compt[i]       — compteur libre, incrémentable dans gerer_actions()
        g.compt_final[i] — dernière valeur de compt[i] avant reset (lisible sur falling)
        g.rising[i]  — True pendant 1 cycle à l'activation de l'étape i
        g.falling[i] — True pendant 1 cycle à la désactivation de l'étape i
        g.entrees[i] — état brut de l'entrée i (à remplir dans lire_entrees)
        g.fm[i]      — front montant de l'entrée i (1 cycle)
        g.fd[i]      — front descendant de l'entrée i (1 cycle)

    Modes de sortie dans gerer_actions() :
        Continu (1 sortie = 1 étape) :
            Descendre = g.etapes[1]
        Mémorisé (1 sortie traverse plusieurs étapes) :
            if g.rising[1]:   alarme = True      # SET
            if g.falling[2]:  alarme = False     # RESET
    """

    def __init__(self, nb_etapes, etape_initiale=0, nb_fronts=0):
        """
        Initialise le GRAFCET.

        :param nb_etapes:      nombre total d'étapes
        :param etape_initiale: étape(s) active(s) au démarrage — int ou liste
        :param nb_fronts:      nombre d'entrées à surveiller pour les fronts (défaut : 0)
        """

        self.nb_etapes = nb_etapes

        self.etapes      = [False] * nb_etapes  # activation des étapes
        self.tempo       = [0]     * nb_etapes  # timers (ms)
        self.compt       = [0]     * nb_etapes  # compteurs libres
        self.compt_final = [0]     * nb_etapes  # dernière valeur de compt avant reset
        self.rising      = [False] * nb_etapes  # fronts montants d'étape
        self.falling     = [False] * nb_etapes  # fronts descendants d'étape

        # Étapes initiales (Règle 1) — mémorisées pour reinitialiser()
        if isinstance(etape_initiale, int):
            self._init = [etape_initiale]
        else:
            self._init = list(etape_initiale)

        for s in self._init:
            self.etapes[s] = True
            self.rising[s] = True   # front montant au démarrage (actions mémorisées)

        # Flag pour que franchir() préserve ce rising au premier appel
        self._skip_reset = True

        # Fronts d'entrée (optionnel)
        self.nb_fronts    = nb_fronts
        self.entrees      = [False] * nb_fronts
        self.entrees_prec = [False] * nb_fronts
        self.fm           = [False] * nb_fronts
        self.fd           = [False] * nb_fronts

    # -------------------------------------------------------------------------

    def tick(self, dt_ms=20):
        """Incrémente les timers des étapes actives."""
        for i in range(self.nb_etapes):
            if self.etapes[i]:
                self.tempo[i] += dt_ms

    # -------------------------------------------------------------------------

    def franchir(self, T, transitions):
        """
        Franchit les transitions validées (Règles 2, 4, 5 IEC 60848).

        Le moteur vérifie automatiquement que toutes les étapes sources sont
        actives. L'utilisateur ne fournit que les réceptivités.

        Deux passes : collecte puis application. Si une étape est à la fois
        désactivée et activée (Règle 5), elle reste active sans reset.

        :param T:           table de transitions (indice, sources, cibles)
        :param transitions: liste de booléens (réceptivités pures)
        """

        if self._skip_reset:
            self._skip_reset = False
        else:
            self.rising  = [False] * self.nb_etapes
            self.falling = [False] * self.nb_etapes

        # Passe 1 : collecte
        a_desactiver = set()
        a_activer    = set()

        for t_id, sources, cibles in T:
            toutes_actives = True
            for s in sources:
                if not self.etapes[s]:
                    toutes_actives = False
                    break
            if toutes_actives and transitions[t_id]:
                for s in sources:
                    a_desactiver.add(s)
                for s in cibles:
                    a_activer.add(s)

        # Règle 5 : conflits
        conflit = a_desactiver & a_activer
        a_desactiver -= conflit
        a_activer    -= conflit

        # Passe 2 : application
        for s in a_desactiver:
            self.falling[s]     = True
            self.compt_final[s] = self.compt[s]  # sauvegarde avant reset
            self.etapes[s]      = False
            self.tempo[s]       = 0
            self.compt[s]       = 0

        for s in a_activer:
            self.rising[s] = True
            self.etapes[s] = True

    # -------------------------------------------------------------------------

    def reinitialiser(self):
        """
        Remet le GRAFCET dans sa situation initiale (Règle 6 IEC 60848).
        Désactive toutes les étapes, réactive les étapes initiales,
        remet tous les timers et compteurs à 0.
        """
        for i in range(self.nb_etapes):
            if self.etapes[i] and i not in self._init:
                self.falling[i] = True
            self.compt_final[i] = self.compt[i]
            self.etapes[i] = False
            self.tempo[i]  = 0
            self.compt[i]  = 0

        for s in self._init:
            self.etapes[s] = True
            self.rising[s] = True

        self._skip_reset = True  # préserver les fronts pour gerer_actions()

    # -------------------------------------------------------------------------

    def detecter_fronts_entrees(self):
        """
        Détecte les fronts montants (fm) et descendants (fd) des entrées.
        Compare entrees (état actuel) avec entrees_prec (cycle précédent).
        """
        for i in range(self.nb_fronts):
            self.fm[i] = self.entrees[i] and not self.entrees_prec[i]
            self.fd[i] = not self.entrees[i] and self.entrees_prec[i]
            self.entrees_prec[i] = self.entrees[i]

# =============================================================================
# ascenseur_complet.py — Exemple de référence GRAFCET complet
# =============================================================================
# Ascenseur simulé sur carte ENIM utilisant TOUTES les fonctionnalités
# du moteur grafcet_complet.py. Cet exemple sert de référence pédagogique
# pour le cours avancé GRAFCET du Fablab.
#
# FONCTIONNALITÉS DÉMONTRÉES :
#
#   ┌─────────────────────────────────────────────────────────────────────┐
#   │ Fonctionnalité              │ Où dans le code                      │
#   ├─────────────────────────────┼──────────────────────────────────────┤
#   │ Mode CONTINU                │ led_bleue, led_verte, led_jaune,    │
#   │ (1 sortie = 1 étape)       │ moteurs descente/montée             │
#   ├─────────────────────────────┼──────────────────────────────────────┤
#   │ Mode MÉMORISÉ (SET/RESET)   │ led_rouge clignote 2 Hz             │
#   │ (sortie traverse 2 étapes) │ SET=rising[1], RESET=falling[2]     │
#   ├─────────────────────────────┼──────────────────────────────────────┤
#   │ Front montant d'entrée (fm) │ bpA=fm[0] (start), bpD=fm[1]       │
#   │                             │ (arrêt d'urgence en front)          │
#   ├─────────────────────────────┼──────────────────────────────────────┤
#   │ Front montant d'étape       │ g.rising[0] → bip buzzer 200 ms     │
#   │ (rising)                    │ g.rising[1] → SET clignoter         │
#   ├─────────────────────────────┼──────────────────────────────────────┤
#   │ Front descendant d'étape    │ g.falling[2] → RESET clignoter      │
#   │ (falling)                   │                                      │
#   ├─────────────────────────────┼──────────────────────────────────────┤
#   │ Temporisation (tempo)       │ tempo[0] > 500 : anti-rebond au     │
#   │                             │ repos (500 ms avant nouveau départ) │
#   ├─────────────────────────────┼──────────────────────────────────────┤
#   │ Compteur (nb_cycles)        │ variable Python comptant les        │
#   │                             │ aller-retours. Après 5 → bloqué.    │
#   ├─────────────────────────────┼──────────────────────────────────────┤
#   │ Compteur d'étape (compt)    │ g.compt[2] compte les appuis bpA    │
#   │                             │ pendant la montée (remis à 0 auto)  │
#   ├─────────────────────────────┼──────────────────────────────────────┤
#   │ Réinitialisation (Règle 6)  │ bpD = arrêt d'urgence →             │
#   │                             │ g.reinitialiser()                    │
#   ├─────────────────────────────┼──────────────────────────────────────┤
#   │ Validation auto (Règle 2)   │ calculer_transitions() ne contient  │
#   │                             │ que les réceptivités pures           │
#   └─────────────────────────────┴──────────────────────────────────────┘
#
# CORRESPONDANCE CARTE ENIM ↔ ASCENSEUR :
#
#   Entrées :
#     bpA  (Pin 25) → bouton Start (front montant détecté)
#     bpB  (Pin 34) → fin de course HAUT
#     bpC  (Pin 39) → fin de course BAS
#     bpD  (Pin 36) → ARRÊT D'URGENCE → reinitialiser()
#
#   Sorties :
#     led_bleue (Pin  2) → témoin repos                     [CONTINU]
#     led_verte (Pin 18) → commande Descente                [CONTINU]
#     led_jaune (Pin 19) → commande Montée                  [CONTINU]
#     led_rouge (Pin 23) → alarme clignotante 2 Hz          [MÉMORISÉ]
#     buzzer    (Pin  5) → bip "système prêt" 200 ms       [MÉMORISÉ]
#     np        (Pin 26) → indicateur de niveau NeoPixel
#     Pin 12             → sortie réelle Descente
#     Pin 13             → sortie réelle Montée
#

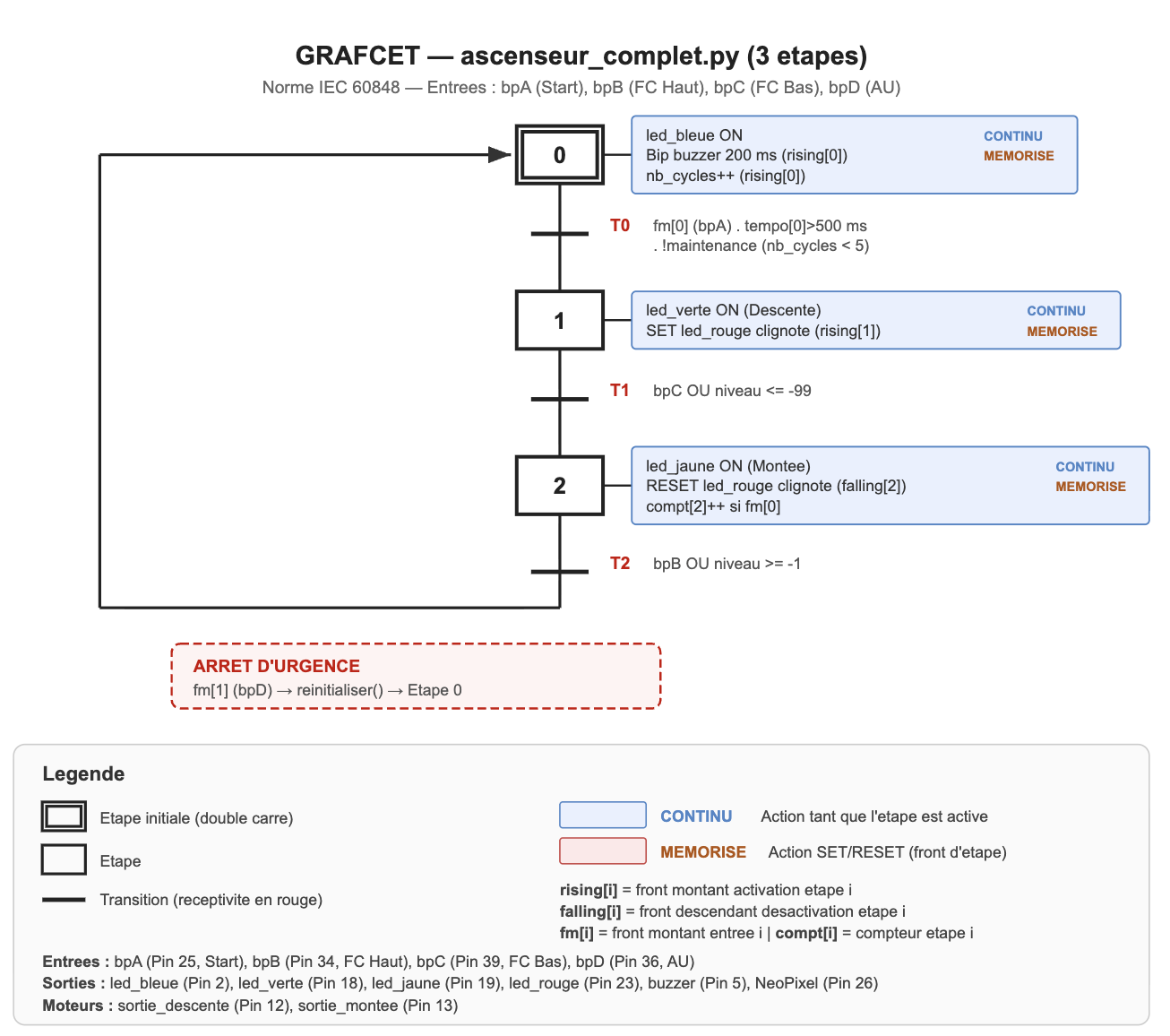

# GRAFCET (3 étapes) :
#
#       ┌──────────────────────────────────────┐
#       │  ÉTAPE 0 — Repos                     │  led_bleue ON
#       │  bip buzzer 200 ms (rising[0])       │  "système prêt"
#       │  nb_cycles++ à chaque retour (rising)│  affiche nb cycles
#       └──────────────────┬───────────────────┘
#                          │ T0 : fm[0] (front montant bpA)
#                          │      ET tempo[0] > 500 ms (anti-rebond)
#                          │      ET pas en maintenance (< 5 cycles)
#       ┌──────────────────▼───────────────────┐
#       │  ÉTAPE 1 — Descente                  │  led_verte ON
#       │  SET clignoter (rising[1])           │  led_rouge clignote
#       │                                      │
#       └──────────────────┬───────────────────┘
#                          │ T1 : bpC actif OU niveau simulé ≤ -99
#       ┌──────────────────▼───────────────────┐
#       │  ÉTAPE 2 — Montée                    │  led_jaune ON
#       │  compt[2]++ si appui bpA (fm[0])     │  (compteur d'étape)
#       │  RESET clignoter (falling[2])        │  led_rouge clignote
#       └──────────────────┬───────────────────┘  puis s'arrête
#                          │ T2 : bpB actif OU niveau simulé ≥ -1
#                          └────────────────────────────► ÉTAPE 0
#
#   À tout moment : fm[1] (front montant bpD) → reinitialiser()
#
# Fichiers nécessaires sur l'ESP32 :
#   grafcet_complet.py  (moteur GRAFCET)
#   essential.py        (déclarations carte ENIM — sans OLED)
# =============================================================================

from machine import Pin
from time import ticks_ms
from grafcet_complet import Grafcet

from essential import (
    synchro_ms,    # synchronisation cycle 20 ms
    bpA,           # bouton Start          (Pin 25)
    bpB,           # fin de course HAUT    (Pin 34)
    bpC,           # fin de course BAS     (Pin 39)
    bpD,           # ARRÊT D'URGENCE       (Pin 36)
    led_bleue,     # témoin repos          (Pin  2)
    led_verte,     # commande Descente     (Pin 18)
    led_jaune,     # commande Montée       (Pin 19)
    led_rouge,     # alarme clignotante    (Pin 23)
    buzzer,        # bip "système prêt"    (Pin  5)
    np,            # NeoPixel 8 LEDs       (Pin 26)
)

# Broches libres pour un vrai moteur (optionnel)
sortie_descente = Pin(12, Pin.OUT)
sortie_montee   = Pin(13, Pin.OUT)

# Sécurité : sorties moteur à 0 au démarrage
sortie_descente.value(0)
sortie_montee.value(0)

# NeoPixel : position initiale de la cabine (en haut = LED 0)
for led in range(8):
    np[led] = (0, 0, 0)
np[0] = (0, 50, 0)
np.write()


# =============================================================================
# INITIALISATION DU MOTEUR GRAFCET
# =============================================================================

# nb_fronts=2 : front montant de bpA (entrée 0) et bpD (entrée 1)
g = Grafcet(nb_etapes=3, nb_fronts=2)

T = [
    (0, (0,), (1,)),   # T0 : Repos → Descente
    (1, (1,), (2,)),   # T1 : Descente → Montée
    (2, (2,), (0,)),   # T2 : Montée → Repos
]


# =============================================================================
# VARIABLES
# =============================================================================

Descendre  = False
Monter     = False
Bas        = False
Haut       = False
clignoter  = False    # mode MÉMORISÉ : led_rouge clignote pendant descente+montée
nb_cycles  = -1       # -1 = pas encore de vrai cycle (le rising[0] du démarrage ne compte pas)
maintenance = False   # True après 5 cycles → bloque le départ

niveau   = 0      # position simulée : 0 = haut, -100 = bas
vitesse  = 1      # déplacement par cycle
x_ancien = 0      # dernière position NeoPixel affichée

transitions = [False] * len(T)


# =============================================================================
# SIMULATION DU NIVEAU — NeoPixel uniquement
# =============================================================================

def ascenseur(inc):
    global niveau, x_ancien

    niveau = niveau + inc
    if niveau < -100: niveau = -100
    if niveau >    0: niveau =    0

    x = abs(int(-niveau / 12.6))

    if x != x_ancien:
        for led in range(0, x): np[led] = (0, 30, 0)
        for led in range(x, 8): np[led] = (0,  0, 0)
        np[x] = (0, 50, 0)
        np.write()
        x_ancien = x


# =============================================================================
# CYCLE GRAFCET
# =============================================================================

def gerer_actions():
    global Descendre, Monter, clignoter, nb_cycles, maintenance

    # --- Mode CONTINU (1 sortie = 1 étape) ---
    if g.etapes[0]: Descendre = False ; Monter = False
    if g.etapes[1]: Descendre = True  ; Monter = False
    if g.etapes[2]: Descendre = False ; Monter = True

    # --- Mode MÉMORISÉ : bip "système prêt" (rising[0] + tempo[0]) ---
    # Action à l'activation de l'étape 0 : bip buzzer 200 ms
    # Se déclenche au démarrage ET à chaque retour au repos
    if g.rising[0]:
        buzzer.init(freq=1000, duty=50)
    if g.etapes[0] and g.tempo[0] > 200:
        buzzer.deinit()

    # --- Mode MÉMORISÉ : LED rouge clignotante (SET/RESET — traverse 2 étapes) ---
    # La LED rouge clignote de l'étape 1 (descente) à la fin de l'étape 2 (montée)
    if g.rising[1]:   clignoter = True     # SET : début descente → alarme ON
    if g.falling[2]:  clignoter = False    # RESET : fin montée → alarme OFF

    # --- Compteur d'étape (g.compt) ---
    # g.compt[2] compte les appuis sur bpA PENDANT la montée (étape 2)
    # On ne compte pas pendant la descente car le fm[0] du démarrage
    # est encore visible quand l'étape 1 s'active (faux comptage).
    # compt est remis à 0 automatiquement quand l'étape est désactivée.
    # Pour lire la valeur finale, utiliser compt_final[i] sur falling[i].
    if g.etapes[2] and g.fm[0]:
        g.compt[2] += 1
    if g.falling[2]:
        print("  Appuis bpA pendant montée :", g.compt_final[2])

    # --- Compteur d'aller-retours ---
    # nb_cycles s'incrémente à chaque retour au repos (front montant étape 0)
    # Initialisé à -1 : le rising[0] du démarrage fait passer à 0 (ne compte pas).
    # Les vrais cycles commencent à 1.
    if g.rising[0]:
        nb_cycles += 1
        if nb_cycles > 0:
            print("Cycle", nb_cycles, "terminé")
        if nb_cycles >= 5:
            maintenance = True
            print(">>> MAINTENANCE : 5 cycles atteints, redémarrage bloqué")


def affecter_sorties():
    # Sorties continues
    led_bleue.value(g.etapes[0])
    led_verte.value(Descendre)
    led_jaune.value(Monter)
    sortie_descente.value(Descendre)
    sortie_montee.value(Monter)
    if Descendre: ascenseur(-vitesse)
    if Monter:    ascenseur(+vitesse)

    # Sortie mémorisée : LED rouge clignote à 2 Hz (250 ms ON / 250 ms OFF)
    if clignoter:
        led_rouge.value(ticks_ms() % 500 < 250)
    else:
        led_rouge.value(0)


def lire_entrees():
    global Bas, Haut

    # Fronts d'entrée : bpA (entrée 0) et bpD (entrée 1)
    # On écrit l'état brut, detecter_fronts_entrees() calcule g.fm[0] et g.fm[1]
    g.entrees[0] = bpA.value()
    g.entrees[1] = bpD.value()

    # Entrées classiques (niveau)
    Bas  = bpC.value() or (niveau <= -99)
    Haut = bpB.value() or (niveau >= -1)


def calculer_transitions():
    # Réceptivités UNIQUEMENT — le moteur vérifie les étapes sources (Règle 2)
    #
    # T0 : front montant de bpA (g.fm[0]) — un appui = un cycle
    #       ET tempo[0] > 500 ms — anti-rebond, empêche le redémarrage trop rapide
    #       ET pas en maintenance — bloque après 5 cycles
    transitions[0] = g.fm[0] and (g.tempo[0] > 500) and not maintenance
    transitions[1] = Bas
    transitions[2] = Haut


# =============================================================================
# BOUCLE PRINCIPALE — cycle GRAFCET normalisé (7 phases)
# =============================================================================

print("Ascenseur GRAFCET complet — bpA=Start, bpD=Arrêt d'urgence")
print("Appuyer sur bpA pour démarrer un cycle")

while True:

    g.franchir(T, transitions)       # 1. évolution + fronts d'étape

    # Arrêt d'urgence : front montant de bpD (g.fm[1])
    # Placé APRÈS franchir() pour que les fronts posés par reinitialiser()
    # soient visibles par gerer_actions() (ils survivent jusqu'au prochain franchir)
    if g.fm[1]:
        g.reinitialiser()
        clignoter = False               # éteindre l'alarme
        nb_cycles = -1                  # -1 car reinit pose rising[0]
        maintenance = False             # débloquer
        led_rouge.value(0)              # éteindre la LED rouge immédiatement
        buzzer.deinit()                 # couper le buzzer
        sortie_descente.value(0)        # couper le moteur descente
        sortie_montee.value(0)          # couper le moteur montée
        # NeoPixel et niveau gardent leur position — l'AU fige le système
        print("!!! ARRÊT D'URGENCE — réinitialisation !!!")

    g.tick(20)                       # 2. timers
    gerer_actions()                  # 3. actions (fronts lisibles ici)
    affecter_sorties()               # 4. sorties physiques
    lire_entrees()                   # 5. capteurs/boutons → g.entrees[i]
    g.detecter_fronts_entrees()      # 6. fronts d'entrée → g.fm[i] / g.fd[i]
    calculer_transitions()           # 7. réceptivités pures
    synchro_ms(20)

# =============================================================================
# demo_complet.py — Démonstration GRAFCET complète (10 étapes)
# =============================================================================
# Exemple pédagogique utilisant TOUTES les fonctionnalités du moteur
# grafcet_complet.py sur carte ENIM. Pas de système réaliste — c'est
# un parcours qui montre chaque feature du GRAFCET.
#
# FONCTIONNALITÉS DÉMONTRÉES :
#
#   ┌─────────────────────────────────────────────────────────────────────┐
#   │ Fonctionnalité              │ Où dans le code                      │
#   ├─────────────────────────────┼──────────────────────────────────────┤
#   │ LED qui respire (PWM) [C]   │ led_bleue PWM sinus en étape 0      │
#   │ LED qui clignote [M]       │ led_rouge 2 Hz (étapes 1 à 8)       │
#   │ Mode CONTINU [C]           │ led_bleue, led_verte, led_jaune,    │
#   │                             │ NeoPixel                            │
#   │ Mode MÉMORISÉ [M]          │ led_rouge : SET rising[1],          │
#   │ (SET/RESET)                 │ RESET rising[9]. Buzzer rising[0].  │
#   │ Front montant d'entrée (fm) │ bpA=fm[0], bpD=fm[1], tp1=fm[2],   │
#   │                             │ tp2=fm[3]                           │
#   │ Front montant d'étape       │ rising[0]=bip, rising[1]=SET,       │
#   │                             │ rising[9]=RESET                     │
#   │ Front descendant d'étape    │ falling[3]/falling[4]=affiche compt │
#   │ Temporisation (tempo)       │ tempo[0]>500, tempo[1]>2000,        │
#   │                             │ tempo[3]>1500, tempo[4]>1500,       │
#   │                             │ tempo[9]>3000                       │
#   │ Compteur d'étape (compt)[C] │ compt[3] et compt[4] : appuis bpA   │
#   │ Divergence ET               │ T1 → étapes 2 et 6 en parallèle    │
#   │ Convergence ET              │ T8 ← étapes 5 et 8 simultanées     │
#   │ Divergence OU               │ T2 (bpB) / T3 (bpC) depuis étape 2 │
#   │ Convergence OU              │ T4/T5 → étape 5                    │
#   │ TouchPad                    │ tp1 (T6), tp2 (T7)                 │
#   │ Réinitialisation            │ bpD (fm[1]) → reinitialiser()       │
#   │ Validation auto (Règle 2)   │ réceptivités pures                  │
#   └─────────────────────────────┴──────────────────────────────────────┘
#
# ENTRÉES :
#   bpA  (Pin 25) → Start + comptage (front montant fm[0])
#   bpB  (Pin 34) → Divergence OU : choix gauche (niveau)
#   bpC  (Pin 39) → Divergence OU : choix droit (niveau)
#   bpD  (Pin 36) → Arrêt d'urgence (front montant fm[1])
#   tp1  (Pin 15) → TouchPad 1 : branche droite (front montant fm[2])
#   tp2  (Pin  4) → TouchPad 2 : suite droite (front montant fm[3])
#
# SORTIES :
#   led_bleue (Pin  2) → respire en veille (PWM), fixe sinon   [CONTINU]
#   led_verte (Pin 18) → branche gauche                        [CONTINU]
#   led_jaune (Pin 19) → branche droite                        [CONTINU]
#   led_rouge (Pin 23) → clignote 2 Hz étapes 1-8              [M] SET/RESET
#   buzzer    (Pin  5) → bip au démarrage/retour + double bip  [M] one-shot
#   NeoPixel  (Pin 26) → indicateur de choix/progression       [C]
#

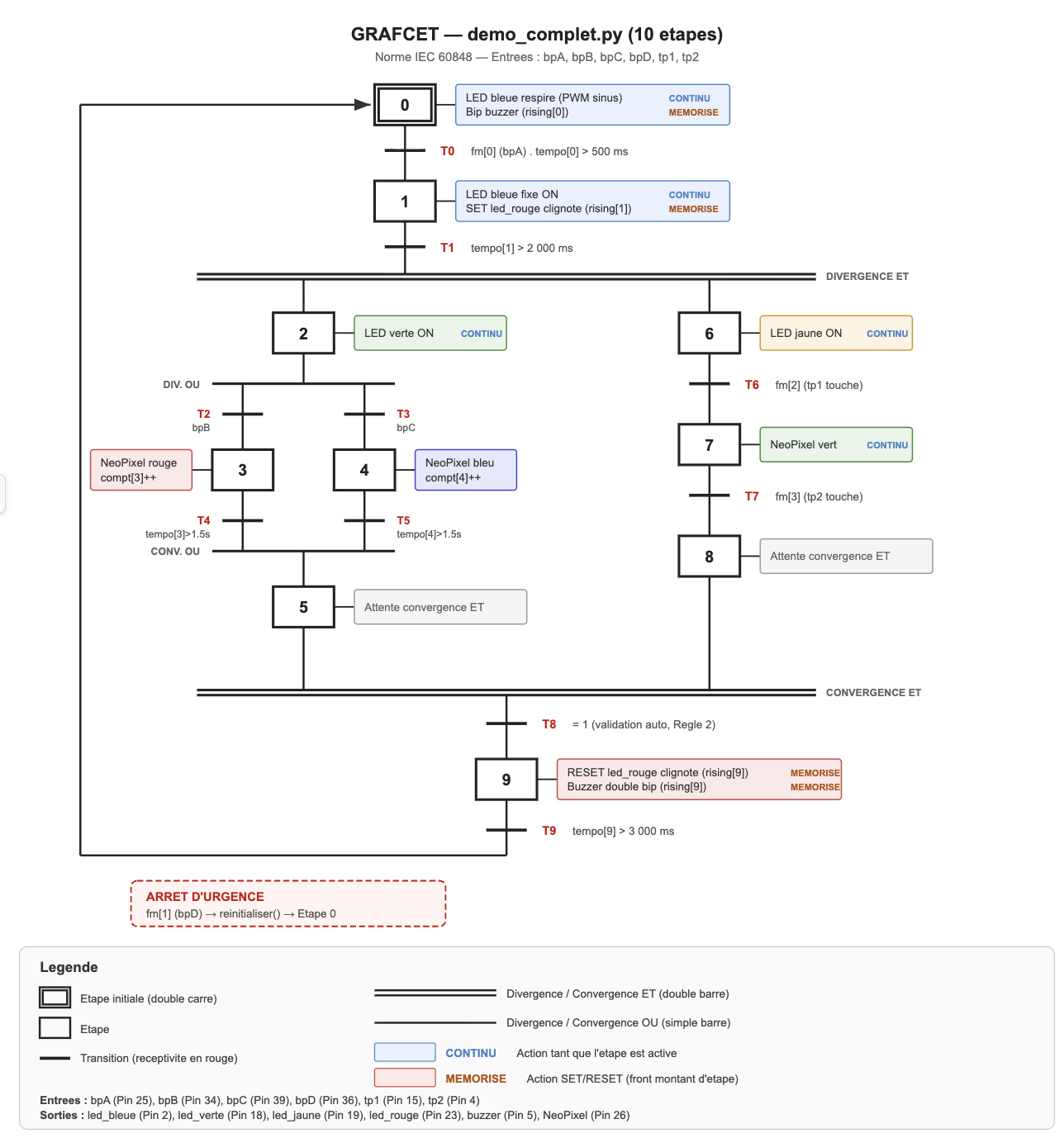

# GRAFCET (10 étapes) :
#
#   Étape 0 — Veille
#     [C] LED bleue respire (PWM sinus)
#     [M] Bip buzzer 200 ms (rising[0])
#       │ T0 : fm[0] + tempo > 500
#   Étape 1 — Démarrage
#     [C] LED bleue fixe ON
#     [M] SET led_rouge clignote (rising[1])
#       │ T1 : tempo > 2000 → DIVERGENCE ET
#       ├──────────────────────────────────────────┐
#   Étape 2 — Branche G                      Étape 6 — Branche D
#     [C] LED verte ON                          [C] LED jaune ON
#       │ DIVERGENCE OU                            │ T6 : fm tp1
#       ├───────────┐                         Étape 7 — Suite D
#   T2:bpB      T3:bpC                          [C] NeoPixel tout vert
#       │           │                              │ T7 : fm tp2
#   Étape 3      Étape 4                     Étape 8 — Fin D
#     [C] NP rouge  [C] NP bleu                (attente conv. ET)
#     [C] compt++   [C] compt++                    │
#       │ T4:1.5s   │ T5:1.5s                     │
#       └───────────┘                              │
#       CONVERGENCE OU                             │
#       │                                          │
#   Étape 5 — Fin G                               │
#     (attente conv. ET)                           │
#       └──────── T8 : CONVERGENCE ET ─────────────┘
#       │
#   Étape 9 — Finale
#     [M] RESET led_rouge (rising[9])
#     [M] Buzzer double bip (rising[9])
#     [C] NeoPixel tout jaune
#       │ T9 : tempo > 3000 → retour Étape 0
#
#   Légende : [C] = continu (suit l'étape)  [M] = mémorisé (SET/RESET)
#
#   À tout moment : fm[1] (bpD) → reinitialiser()
#
# Fichiers nécessaires sur l'ESP32 :
#   grafcet_complet.py, essential.py
# =============================================================================

from machine import Pin, PWM
from math import sin, pi
from time import ticks_ms
from grafcet_complet import Grafcet

from essential import (
    synchro_ms,
    bpA, bpB, bpC, bpD,
    tp1, tp2,
    led_bleue, led_verte, led_jaune, led_rouge,
    buzzer, np,
)

# LED bleue en PWM pour la respiration
pwm_bleue = PWM(Pin(2), freq=1000, duty=0)


# =============================================================================

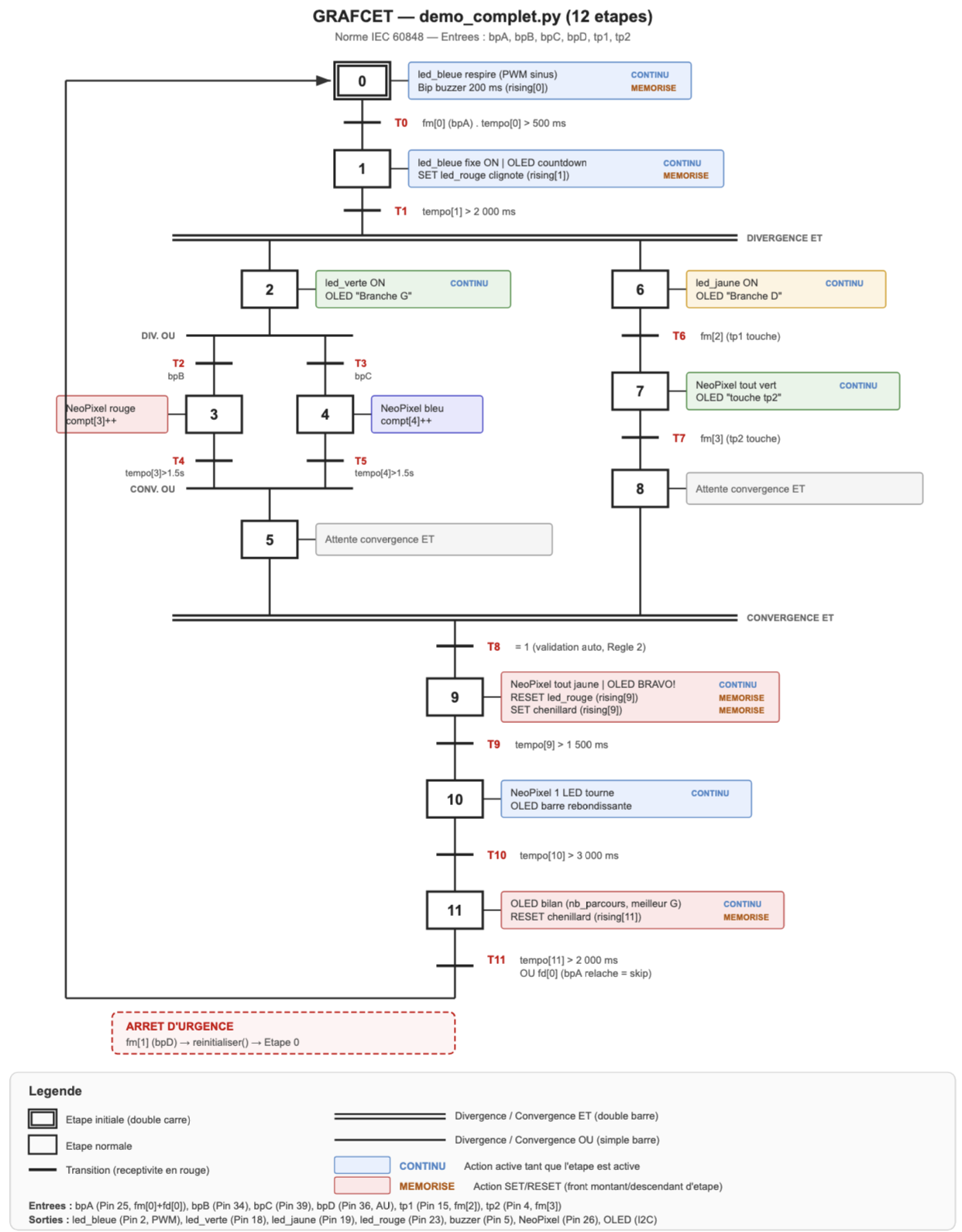

# GRAFCET — 10 étapes
# =============================================================================

# nb_fronts=4 : bpA(0), bpD(1), tp1(2), tp2(3)
g = Grafcet(nb_etapes=10, nb_fronts=4)

T = [
    (0, (0,),    (1,)),     # T0 : Veille → Démarrage
    (1, (1,),    (2, 6)),   # T1 : Démarrage → DIVERGENCE ET (branches G et D)
    (2, (2,),    (3,)),     # T2 : bpB → Choix Gauche (DIVERGENCE OU)
    (3, (2,),    (4,)),     # T3 : bpC → Choix Droit  (DIVERGENCE OU)
    (4, (3,),    (5,)),     # T4 : Choix G → Fin gauche
    (5, (4,),    (5,)),     # T5 : Choix D → Fin gauche (CONVERGENCE OU)
    (6, (6,),    (7,)),     # T6 : tp1 → Suite droite
    (7, (7,),    (8,)),     # T7 : tp2 → Fin droite
    (8, (5, 8),  (9,)),     # T8 : CONVERGENCE ET → Finale
    (9, (9,),    (0,)),     # T9 : Finale → retour Veille
]

transitions = [False] * len(T)


# =============================================================================
# VARIABLES
# =============================================================================

clignoter   = False   # LED rouge clignote (mémorisé SET/RESET)
nb_parcours = -1      # compteur de parcours (-1 : le rising[0] du démarrage ne compte pas)

# NeoPixel éteint au démarrage
for i in range(8):
    np[i] = (0, 0, 0)
np.write()


# =============================================================================
# CYCLE GRAFCET
# =============================================================================

def gerer_actions():
    global clignoter, nb_parcours

    # --- LED bleue : respire en veille (PWM sinus), fixe sinon [CONTINU] ---
    if g.etapes[0]:
        # Respiration : duty varie sinusoïdalement, période 2 secondes
        duty = int(511 + 511 * sin(g.tempo[0] * pi / 1000))
        pwm_bleue.duty(duty)
    elif g.etapes[1]:
        pwm_bleue.duty(1023)     # fixe ON pendant le démarrage
    else:
        pwm_bleue.duty(0)        # éteinte sinon

    # --- LED verte : branche gauche [CONTINU] ---
    led_verte.value(g.etapes[2] or g.etapes[3] or g.etapes[4])

    # --- LED jaune : branche droite [CONTINU] ---
    led_jaune.value(g.etapes[6] or g.etapes[7])

    # --- Bip buzzer "système prêt" (rising[0]) [MÉMORISÉ] ---
    if g.rising[0]:
        buzzer.init(freq=1000, duty=50)
    if g.etapes[0] and g.tempo[0] > 200:
        buzzer.deinit()

    # --- LED rouge clignote (SET/RESET — traverse étapes 1 à 8) [MÉMORISÉ] ---
    if g.rising[1]:    clignoter = True      # SET : début du parcours
    if g.rising[9]:    clignoter = False     # RESET : arrivée en finale

    # --- Buzzer double bip en finale [MÉMORISÉ] ---
    if g.rising[9]:
        buzzer.init(freq=1500, duty=50)
    if g.etapes[9] and g.tempo[9] > 100:
        buzzer.deinit()
    if g.etapes[9] and g.tempo[9] > 300:
        buzzer.init(freq=1500, duty=50)
    if g.etapes[9] and g.tempo[9] > 400:
        buzzer.deinit()

    # --- NeoPixel : indicateur visuel selon l'étape [CONTINU] ---
    if g.rising[3]:
        for i in range(4): np[i] = (30, 0, 0)       # choix G : rouge à gauche
        for i in range(4, 8): np[i] = (0, 0, 0)
        np.write()
    if g.rising[4]:
        for i in range(4): np[i] = (0, 0, 0)
        for i in range(4, 8): np[i] = (0, 0, 30)    # choix D : bleu à droite
        np.write()
    if g.rising[7]:
        for i in range(8): np[i] = (0, 30, 0)        # suite droite : tout vert
        np.write()
    if g.rising[9]:
        for i in range(8): np[i] = (30, 30, 0)       # finale : tout jaune
        np.write()
    if g.rising[0]:
        for i in range(8): np[i] = (0, 0, 0)         # veille : tout éteint
        np.write()

    # --- Compteurs d'étape : appuis bpA pendant les choix ---
    if g.etapes[3] and g.fm[0]:
        g.compt[3] += 1
    if g.etapes[4] and g.fm[0]:
        g.compt[4] += 1
    if g.falling[3]:
        print("  Appuis bpA pendant choix gauche :", g.compt_final[3])
    if g.falling[4]:
        print("  Appuis bpA pendant choix droit :", g.compt_final[4])

    # --- Compteur de parcours ---
    if g.rising[0]:
        nb_parcours += 1
        if nb_parcours > 0:
            print("Parcours", nb_parcours, "terminé")


def affecter_sorties():
    # LED rouge : clignotement 2 Hz (mémorisé)
    if clignoter:
        led_rouge.value(ticks_ms() % 500 < 250)
    else:
        led_rouge.value(0)


def lire_entrees():
    # Fronts d'entrée : bpA(0), bpD(1), tp1(2), tp2(3)
    g.entrees[0] = bpA.value()
    g.entrees[1] = bpD.value()
    g.entrees[2] = tp1.read() < 350     # TouchPad touché
    g.entrees[3] = tp2.read() < 350     # TouchPad touché


def calculer_transitions():
    # Réceptivités pures — le moteur vérifie les étapes sources (Règle 2)
    transitions[0] = g.fm[0] and (g.tempo[0] > 500)    # front bpA + anti-rebond
    transitions[1] = g.tempo[1] > 2000                   # attente 2 secondes
    transitions[2] = bpB.value()                          # divergence OU : gauche
    transitions[3] = bpC.value()                          # divergence OU : droite
    transitions[4] = g.tempo[3] > 1500                    # fin choix gauche (1.5s)
    transitions[5] = g.tempo[4] > 1500                    # fin choix droit (1.5s)
    transitions[6] = g.fm[2]                              # front tp1 (toucher)
    transitions[7] = g.fm[3]                              # front tp2 (toucher)
    transitions[8] = True                                  # convergence ET (validation auto)
    transitions[9] = g.tempo[9] > 3000                    # fin finale (3s)


# =============================================================================
# BOUCLE PRINCIPALE
# =============================================================================

print("=== GRAFCET Démonstration complète (10 étapes) ===")
print("bpA=Start  bpB=Choix G  bpC=Choix D  bpD=AU")
print("tp1=Branche droite  tp2=Suite droite")
print()
print("Parcours : Veille → Démarrage (2s)")
print("  Branche G : bpB ou bpC → choix (1.5s)")
print("  Branche D : tp1 → tp2")
print("  Convergence ET → Finale (3s) → retour Veille")
print()

while True:

    g.franchir(T, transitions)

    # Arrêt d'urgence
    if g.fm[1]:
        g.reinitialiser()
        clignoter = False
        nb_parcours = -1
        led_rouge.value(0)
        buzzer.deinit()
        pwm_bleue.duty(0)
        for i in range(8): np[i] = (0, 0, 0)
        np.write()
        print("!!! ARRÊT D'URGENCE !!!")

    g.tick(20)
    gerer_actions()
    affecter_sorties()
    lire_entrees()
    g.detecter_fronts_entrees()
    calculer_transitions()
    synchro_ms(20)

# Fichier : avance/grafcet/demo_2.py
# Repo : vincent-herm/fablab-esp32-ateliers
# Le fichier sera disponible une fois le repo créé sur GitHub.
